HYZNJZ-3智能建筑系統集成及物聯網技術開發綜合教學平臺

一、技術規格：
1.電源輸入：?jiǎn)蜗嗳€，AC220V±10%，50/60Hz；
2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；
3.整機功耗：≤200W；
4.整機重量：≤150KG；

外形尺寸≧（寬深高）：1300mm700mm1900mm。

二、系統技術參數
1)視頻監控子系統：
1.視頻監控子系統：視頻監控子系統由液晶監視器、硬盤錄像機、高速球型云臺攝像機、一體化攝像機、紅外攝像機、槍式攝像機組成。能夠完成對樓道、智能大樓和管理中心的視頻監控和錄像等功能，同時可與安防系統實現報警聯動等功能。

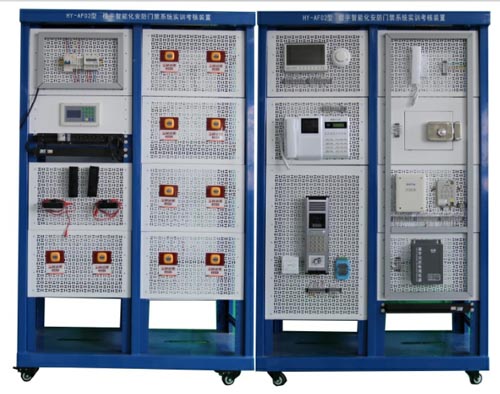

2.樓宇視頻監控實訓系統采用開放式和拆裝式結構設計，采用噴塑鋼型材+網孔板結構，結構堅固，配有常用電源控制，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有配有安全設備電源裝置，實訓臺還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。
3.系統模塊由視頻監控模模塊、視頻監視區模塊、主機端模塊、智能考核等，從而讓學生輕身體驗網絡視頻監控系統與安全防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在安防系統工程理想之選實訓實備。
4.安防實訓功能
防盜報警能進行各種防盜報警系統聯動操作演示、軟件的設置，系統維護及監控軟件的操作和設置、有線探測器設置和操作、報警主機鍵盤的基本操作、鍵盤操作指令的使用方法、各權限密碼設置的編程與驗證、防區連接與控制的編程、防區開關、響鈴及軟防區的編程、防破壞功能的驗證、布防后延時的設置、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。并可與安防系列中的其它設備聯網進行各種綜合實訓。
5.主機功能
1）每個通道都支持雙碼流壓縮
2）每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。
3）每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。
4）支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。
5）支持視頻輸入、視頻輸出質量選項配置。
6）支持水印技術。
7）支持零通道編碼。
8）支持遠程監控手機APP
9）支持網絡和POE供電輸出
10）支特錄像配置、通道管理、安防管理、圖像處理、網絡設置、云端上傳。
2)DDC照明集成子系統：
1、系統組成及設備的配置
該系統主要由DDC、照明傳感器、照明開關、定時器、情景燈，射燈、辦公吸頂燈、通訊模塊、控制軟件及組態軟件組成。
2、系統技術功能
整體結構采用開放式和拆裝式設計，學生可對各器件進行拆裝、調試、運行。
通過安裝、接線和調試，該系統應實現如下的功能：
連接DDC和照明控制電路。
使用DDC控制器的強制輸出按鈕，能夠控制五組照明系統的開關。
將五組照明系統的開關狀態開關接入DDC控制器，并采集五路信號狀態。
編寫DDC控制程序，實現照明系統的開關控制。
機監控系統（力控組態軟件）能通過手動和自動兩種方式控制燈的開關。
并可組合物聯網智能家居系統集成實訓
3)物聯網智能家居集成系統：
1、物聯網智能家居集成系統主要組成有，智能家居網關主機、紅外傳發器、網絡交換機、窗簾控制器、家居安防模塊、調光模塊、燈光模塊、信號轉發器模塊、觸摸屏監控中心、智能功放模塊、智能五孔插座智能門鎖背景音樂模塊等。
2、物聯網智能家居系統平臺實訓功能
1.用于ZigBee基本的傳感數據采集與輸出控制實驗APP客戶端互聯網控制。
2.智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理
3.智能庭音樂系統，可通過管理平臺進行遠程遙控，開啟與關閉音樂設備，播放想聽的音樂和音量的大小調節等。
4.系統分區管理，模擬三室一廳包函廚衛等智能照明，安防，空調，電視，音樂，等家電的控制與監控。
2、智能照明系統
智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
3、智能電器控制系統
智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
4、實驗室電源遠程控制系統
 智能電源管理系統具有三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
1)智能終端：終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
2)手機APP：可遠程實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
3)PC端軟件：通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
4)后臺系統：可遠程設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端
5)用戶管理：密碼上電管理功能，只有密碼輸入正確才能給實驗臺上電
5、物聯網自動化應用系統
1）利用手機或者其他移動設備過掃描實驗臺二維碼顯示汽車各種傳感器輸入電壓監控，輸出控制信號監控，ECU輸入開關監控，ECU輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。
2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。
3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
4）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬系統量，開關量的上下線、閥值等狀態進行設置報警。
6、物聯傳感開發實訓系統
1)溫濕度傳感器模塊 采集環境的溫度與濕度
2)光敏傳感器模塊 采集環境的光照強度
3)煙霧探測傳感器模塊 模擬安防中的煙霧探測
4)人體感應傳感器 模擬安防中的入侵檢測
5)緊急呼救按鍵 模塊緊急呼救求助按鈕
6)液晶模塊顯示溫度等
7)LED燈模塊 模擬室內照明
8)直流電機 模擬空調風扇等家電設備
9)步進電機 模塊電動窗簾、洗衣機等設備
10)繼電器輸出（燈） 模擬環境加溫設備
11)數據上傳及APP監控
實驗課程程序
1)CC2530流水燈實驗
2)CC2530按鍵控制流水燈
3)CC2530外部中斷控制流水燈
4)CC2530按鍵控制LED開關
5)CC2530外部中斷控制LED開關
6)CC2530查詢方式使用定時器
7)CC2530定時器T1的使用
8)CC2530定時器T3的使用
9)CC2530串口UART0發送字符串
10)CC2530串口UART0接收字符串
11)CC2530串口發送指令控制LED燈
12)CC2530AD采集內部溫度串口顯示
13)CC2530睡眠定時器喚醒系統
14)CC2530中斷喚醒系統
15)CC2530液晶LCD顯示
16)CC2530看門口狗Watch Dog使用
17)溫度傳感器DS18B20
18)溫濕度傳感器DHT11
19)MQ-2氣體傳感器
20)人體紅外傳感器
21)繼電器模塊
22)光敏和熱敏傳感器
23)CC2530PWM調光
24)CC2530按鍵控制燈光強度
25)控制步進電機正反轉
三、視頻系統監控可以完成的實訓項目：
1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2.線路故障的設置、檢測及排除；
3.各類攝像機和鏡頭的結構、原理、接線、調試和應用；
4.球形攝像機的接線、設定和操作；
5.網絡攝像機的接線、設定和操作；
6.硬盤錄像機的接線、設定和操作；
7.攝像機、硬盤錄像機及監視器的連接和調試；
8.球形攝像機和硬盤錄像機的連接和調試；
9.硬盤錄像機、網絡攝像機及工作站IP地址的分配和設定；
10.了解和掌握POE交換機的標準規范和控制方式；
11.硬盤錄像機、網絡攝像機及POE交換機的連接和調試；
15.網絡線壓接、測試和連接；
16.信息插座和機架設備的安裝；
17.水晶頭及跳線的制作和測試；
18.RJ45模塊和配線架的壓線和測試；
19.RJ45跳線的連接及鏈路的測試。
三、安防報警可以完成的實訓項目：
1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2.線路故障的設置、檢測及排除；
3.不同類型的防區并對其參數進行設置實訓；
4.不同的布撤防類型并對其參數進行設置實訓；
四、DDC照明集成子系統實訓：
1、整體結構采用開放式和拆裝式設計，學生可對各器件進行拆裝、調試、運行。
2、通過安裝、接線和調試，該系統應實現如下的功能：
3、連接DDC和照明控制電路。
4、使用DDC控制器的強制輸出按鈕，能夠控制五組照明系統的開關。
5、將五組照明系統的開關狀態開關接入DDC控制器，并采集五路信號狀態。
6、編寫DDC控制程序，實現照明系統的開關控制。
7、機監控系統（力控組態軟件）能通過手動和自動兩種方式控制燈的開關。
8、組合物聯網智能家居系統集成實訓
五、物聯網智能家居集成系統實訓：
1.遠程控制實訓
2.實時控制監控實訓　　
3.智能照明操作實訓　　　
4.無線遙控操作實訓　
5.場景控制操作實訓　　
6.集中控制操作實訓
7.電腦控制操作實訓　　
8.家電控制操作實訓　　
9.電動窗簾操作實訓
10.家居安防模塊的連接實訓

11.手機控制等實訓
